Ｓｔｒｉｐ−Ｂｕｉｌｔ Ｓｅａ Ｋａｙａｋ できるかな？日記！
完成目標 ２００３年春！！
|
２００３年７月１９日 今週の初めに、三浦海岸のウインドスターってとこに行ってきました。パドルの操作は周りにちゃんと教わった人がいないので自己流！で一度ちゃんと教わっておこうと思って、お客の少ない、仕事日に行ったのでした。予定通り、お客は一人、ラッキー！！ |
|

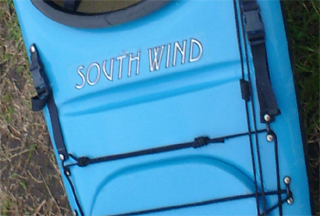

風も波もないとこでは、普通なら沈はしないわけで、風と波があるとこでセルフレスキューできないと意味がない、、、、、ごもっとも！！！ で、改修するこにしたのでした。。。 レスキュー時のパドルの固定方法をいろいろ教わったのですが、これ優れものでしょ？この溝の部分にパドルが収まって、両側にあるベルトで固定します。 |
|
|
|
|

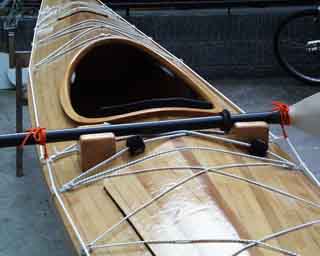

チャリに乗る時に、ズボンがギヤに絡まないように、足首に巻くベルト（黒い丸みないに見えるのがそれ）でパドルを固定、でもこれずれるのです。 で、しっかり固定できるように、ガイドをつけて、ひもで固定！ あれ、ひもだとガイドがなくても、結構しっかりしてる？？ガイドいらないか？両面テープでの仮止めでよかった？ せっかく、ガイドを作ったのだから？、ベルトでワンタッチで取り外しができるようにしましょ！ |
|
２００３年５月２日 進水式後、膝パッドの押さえで、コックピットを狭くしていた、板を切り取りました。結局、設計図通りって事です。 |
|
カヤック、素人のコメントですからそのつもりで！！ この連休は、波も風もあまり強い日がなかったので、性能評価はあまり出来ませんでした。 このカヤック、風に対して、横向きになろうとします。船首が風上に向きません！前回の合板カヤックとちょっと違う、結果的にはジグザグ走行しなくてはいけない事は少ないのかも？その代わり、お休みモードでも何時強い横風がふくか解らないので、要注意！！、底が丸いので不安定と思っていましたけど、横波の影響は、箱形の前回カヤックより良いみたいです。 結論！、カヤックって設計難しいんですね、あまり形状は変わらないのに、動きはかなり違います。ってなんのレポートにもなっていない！勉強してみましょ！ |
|
|

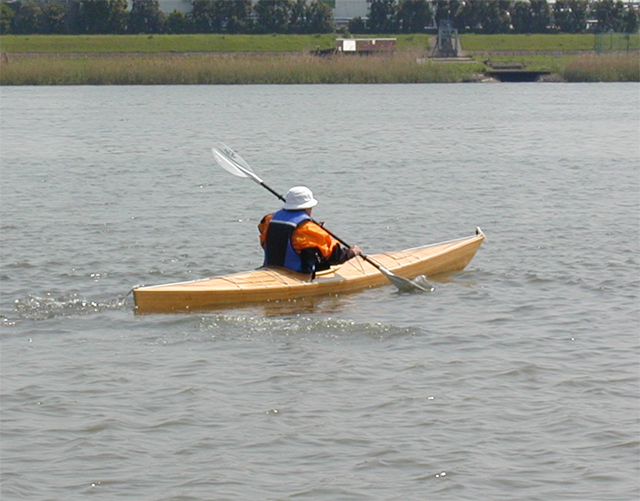

２００３年４月２７日 半年かかって作成したカヤック！、最初は完成するのかな？と思っていましたが、なんとか進水式まで、漕ぎつけました？ |
|
|

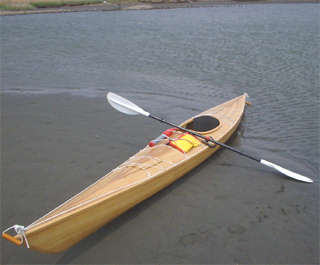

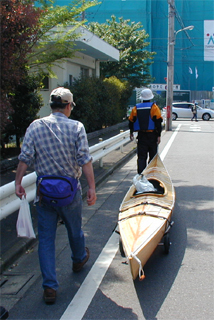

わくわく気分で、近くの多摩川まで、昔はかなり汚い川でしたけど、最近は鯔とか鱸がたくさんいて、川鵜とか、鴨とか、鳥もたくさんいます。 合板のカヤックより、底が丸い分少し不安定な気もしますが、スピードは出るようです。波、風の影響はまだ良くわかりませんけど、写真で見る限りでは、波を乗りきるのはこちらの方がよさそうです、風は船首が浮いているわりには、風上に船首が向く傾向は合板カヤックより強いような気がします。詳細は後日レポートしましょ！！ 相変わらず、釣り用のライフジャケットですけど、これ、ポケットがたくさん付いているので、携帯とか、カメラを身につけていられるので便利です。 今年こそ、羽田空港、一周に挑戦！？？ |
|
|
|

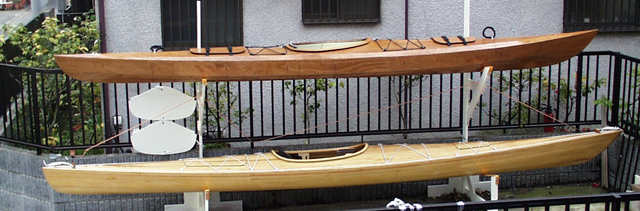

２００３年４月１３日 写真ですと、あまり変わっていませんけど、エポキシの上に透明なウレタン（ＷＲ−ＬＰＵ）塗装が完了！。シートとフットブレースの取り付けは完了、バンジーコードなどの艤装も位置はきめたのですが、使えると思っていたネジが皿ネジで、普通のワッシャしかないので、取りやめ！ あと１〜２時間の作業で完成です。 ラックは今週作るつもりは無かったのですが、雨だと思っていた土曜日に、雨が降らないので、廃材で作ったですが、なんだかなー！状態ですね、台風などの強い風の日はちょっと危険？？ 結論としては、ステッチ＆グルーは合板のカットで出来映えが決まるように思えますが、ストリップビルドはサンディングとFRPで出来映えが決まるって感じです。作成の難易度はあまり変わらないように思います、ただ、時間はかかりますけど、逆に言えば半年も楽しめたわけで、作成を楽しめる人にはおすすめです。自分で作ったカヤックに乗りたい！と言うのであれば、ステッチ＆グルーのキットでしょうね、でもこの美しい？曲線美は無理でしょう！って自己満足！！、何時まで見ていてもあきないなーー！ |
||
|
|
|
２００３年３月２３日 ３連休だったのですが、あまり進んでいない！と言うか、完成させてしまうのがもったいない？、まだ水も冷たいし、５月の連休あたりに進水式で考えようかな。。。。 |
|

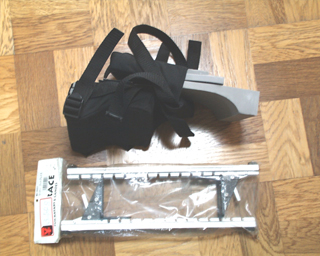

カヌーモール２００３に行ってきました。去年買ったばかりのお気楽カヤックのハイビックスＦＫ４００が、もうモデルチェンジ！シート周りがしっかりして一応？ニーグリップができるようになって、不満に思っていた部分が解決？してるみたい？でも値上がりしてるので、良しとしましょ！ ２個１０００円で買ってきた股パッド？、デッキの下側に貼る膝パッドに丁度よさそう！下はフットブレース、３５００円だったので。自作する予定でしたけど、買ってしまいました。 |
|
|
|
|

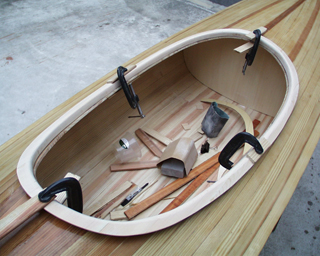

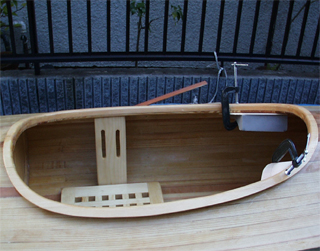

コックピットの完成予想写真？コックピットって先端が不自然に細くなってるのがよくあるのですが、なんでだろー！って思っていたのですが、実際に乗ってみて、膝パッドの取り付位置を決めていたときに、やっと気が付きました！！、はみ出してししまうのですね。。。でパッド押さえの板を作りました。 まだデッキ部分が合体していないので、フットブレースはどうにでもなるのですが、合体したあとでも取り外し出来るように取り付けたいなーー？で思案中！ |
|
２００３年３月１６日 カメさんモードになってます。隔壁と、ハッチ押さえの取り付けをして、エポキシ塗布！、本体とデッキ部分はまだ合体していません。今日、作業的には可能だったのですが、雨が降り始めそうな雰囲気と艤装品の取り付けが未定なので、ぐっとこらえて止めました。急がずに、無理をせず止める勇気が大事！、あと失敗してもめげずに丁寧な作業を続ける事、これカヤック作りの中での教訓！！、なんちゃって？？ 来週、池袋でカヌーモールがあるので、見物して、それから艤装を決めましょ！、そろそろ仕上げの塗料も発注しないと！！ このサイズの写真だと、ハッチの切り抜き、完璧みたい！でしょ？ |
||
|
|
|
２００３年３月２日 もう３月ですね。半年たってもまだ完成しません。と言っても、主要な部分は終わっているので、って強がってみたりして。まっ！、春まではまだ時間がありますから、じっくり仕上げを楽しむことにします。 |
|

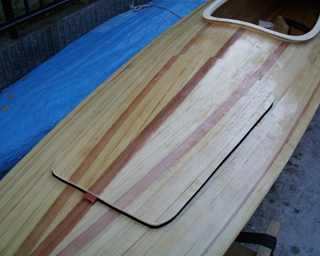

ハッチの切り取りをしました。まっ！ベターハーフってとこかな、もう少し綺麗にきりと取れるイメージだったのですが。。。 直線部分は半月ノコ、Ｒの部分はノコでは無理なのが解っていたので、0.6mmのドリルで点線を書くイメージで穴を空けて、間をカッターでカットして切りました。 ハッチ部分は補強する必要があるかと思ったのですが、両面ＦＲＰしているおかげで、かなり丈夫になっています。 |
|
|
２００３年２月２３日 ハッキリしない天気が続いているので、あまり作業が進んでいません！って言うか、ヤマメの解禁とかがあって、フライ作りと魚釣りで忙しいかったりして。。。。それにしても、千曲川は寒かった！ |
|
|

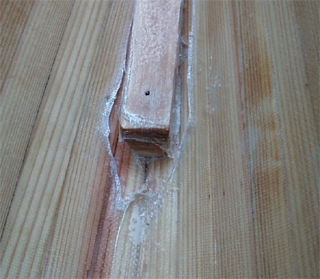

これはなんでしょ？ バウの内側でステムの所なんですね。 内側のエポキシをした時に失敗しました。当然！スターン側も同じように空気が入ってしまったので同じようにバリバリと削りました。内側を一気にやるのはかなり難しいです。この部分はガラスクロスを小さく切って貼りつける感じでないとだめみたい。 |
|
|

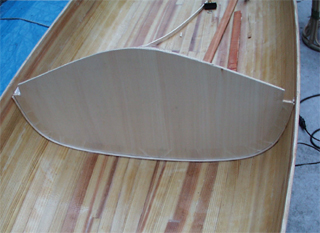

これも失敗部分なのです。 この隔壁は２枚目なのです。１枚目か現物合わせしている間に、カンナで削りすぎて小さくなりすぎたので、バウ側の隔壁に使うことにして、再度、作り直ししたのですが、それでも少し隙間が出来てしまいました。で位置決め用と言う名目で、細い木を貼りつけてガイドを作りました。 隔壁と本体の隙間隠しのつもりだったのですが、位置が固定できるので、隙間調整が楽になりました。って言うのはちょっと苦しい言い訳！！ |
|
|
２００３年２月１０日 いままで気がつかなかったのですが、冬の暖かい日は、あとで天気が崩れる。カヤック作りを始める前は天候の規則正みたいなことにを考えたことが無かったのですが、気象の勉強もおもしろいかも！ |
|
|

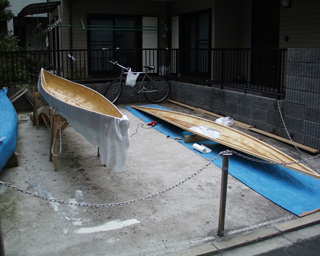

今日は、夕方から雨になるのが解っていたのですが、暖かい日なので、内側のエポキシ塗りを強行しました。保存体制に入った直後にポツポツ！、ギリギリセーフ！！ エポキシ塗りは、東急ハンズで売っている、エポキシ用の一番堅い刷毛を使っているのですが、今回、捨てるつもりで、洗はなかった刷毛を使ってみました、柔らかい部分は1cmくないしかないのですが、これ、かなりキッチリ塗れます。一回目は、使用不能に近い刷毛の方が良いのかも？ 刷毛の洗浄ですが、お湯に付けて、石鹸で洗うと、丈夫な刷毛なら何度でも使えます。いつも、使い捨ての手袋をしたまま、石鹸で洗っています。その後、手袋を捨てて、手を洗う、と言うのが標準作業手順だったりします。 |
|
|

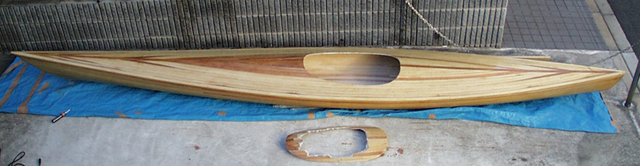

これ、コックピット部分を切り取るのに使った。半月ノコ、ほとんどの部分は金ノコの刃で切ったのですが、初めの１歩をこれで切ると、旨く切れます。 荷物入れも、きっと、バッチシ！ Guillemotカヤックみたいに、荷物入れどこ？って感じに作れそう？？ 今週は作業予定は無かったのですが、貴重な３月中旬の暖かさなので、つい始めてしまいました。自分でも驚いてしまう熱心さです。 |
|
|
２００３年２月０２日 手順としては、内側のＦＲＰなのですが、気温が上がらないのでＦＲＰの作業はお預け。でコックピット周りを作ってみました。 |
|
|
4mm厚の檜を５枚重ねで、ストリップ材を削るのに半径3mmのビットが必要なのに、間違えて買ってしまった6mmのビットで面取り、曲線部分の面取りを少し失敗！。まだデッキには接着していないので、作り直し可能なのですが、うーーん！微妙ですね。 |
|

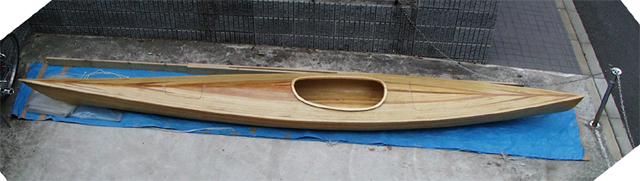

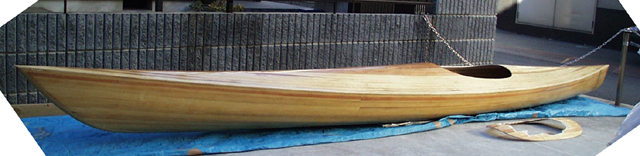

２００３年１月２５日 ドリルで穴をあけて！と思ったのですが、半月ノコなるものを見つけたので、思わずGET！。直線部分をこのノコギリで切って、穴が開いてから、金ノコの刃を通して、ギコギコ！！、綺麗に切れました。これで完成までの技術的課題はクリヤーです。後は、４月上旬なみの暖かい日に、内側をエポキシして。。。しばらくは外観に大きな変化はないので？、今週は写真を２枚貼り付けちゃいます。 |
|
|
||
|
|
|

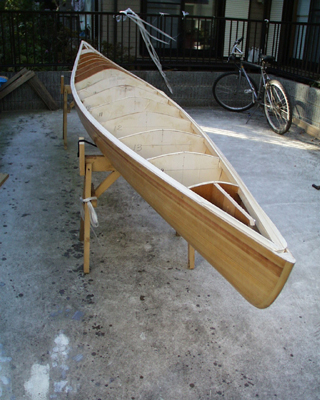

２００３年１月１９日 ストリップ、わくわく、ドキドキでしたけど、綺麗にはがれました。ここまでくると、このあとの課題はコックピット等の穴開けです。モールドを外したら、一気に軽くなりました、２０Ｋｇいかないかも？？ |
|
綺麗にはがれたのは良かったのですが、内側はパテの大活躍の場となっています。三日月型部分のストリップ材の貼り付けは、大きいうちは綺麗に貼れるのですが、小さくなってくると、難しいです。表側ばかりに気を取られて、内側からどのようにみえるか！ってことを考える余裕が無かったと言うことですね。デッキ部分で言うと赤みを使い始めたあたりから難しくなります。小さくなってからはセンターのストリップ材に合わせて、まっすぐに貼った方が、私の技量を考えれば正解だったかも。
|
|
|
２００３年１月１３日 ３月中旬なみの暖かさ！って言うことで、ＦＲＰしました。ゆっくり作業ができたと言うこともあるのですが、今までのエポキシ塗りの中では最高の出来なのですが。。。。。 |
|
|
もう少し、赤み部分が映えるイメージだったのですが、まっ！こんなもんでしょ。それよりも、またまた失敗と言うか学習能力が無いと言うか、白身ストリップ材の重ね部分に甘い部分があって、1mm以下の隙間で、パテでは埋めるには狭すぎるので、サンディング時の木屑を詰めてごまかしていた隙間がちょっと目立つようになってしまいました。 いろいろありますが、一番の問題はまだ固まっていない。べとつきがあるのでシートもかけられない！！、今夜の降水確率は１０％、普通なら雨は降らないと考える降水確率ですが、今夜はちょっと気になります。屋根がほしーーい！ |
|
２００３年１月５日 ９月の終わり頃から作り始めたので、もう足かけ５ヶ月ですね。。。やはりこの手法のカヤックは手間がかかると言うことの証明かも？最高気温が１５度を越える日にＦＲＰしようと思うのですが、最近は１０度以下の日が続いているので当分作業ができそうもないですね。。。長期保存体制を維持のはずが、ディスクサンダーでせっせと研磨！、はみ出した接着剤を削るのが主目的なのですが、なぜか隙間が数カ所発生！！、へたくそだなーーと思いつつ、エポキシパテで穴埋め、来週また研磨しましょ、当分これを繰り返して高級家具なみ？のデッキに仕上げるのだ。 ストリップ材は２００本、作ってもらったのですが、半分余ってしまいました。ストリップ材で和船ってのも面白いかも？ |
|

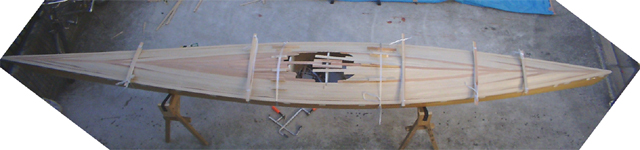

２００２年１２月２９日 なんとか、貼り終わりました。穴があいている所はコックピットで、あとでカットする部分なので、ちょこっと手抜きと言うか、最後の穴埋めは難しいので。。。。。 |
||
|
|
|
素材の模様を生かして、なかなか好いでしょ！、って思うのは自分だけ？でしょうね。 あとは、サンディングして、暖かい日にＦＲＰなのですが、最近の最高気温は１０度くらい、データ上は２度以上であれば硬化するエポキシなのですが、前回の様子から考えると、ちょっと不安。３月くらいまでエポキシ最適日は無いのかも知れないですね、ってことで、雨で濡れて、はがれたりしないように長期保存体制です。と言いつつ、３月まで待てる根性はないでしょうね！ ラダー付けようかな？？？ |
|
|
２００２年１２月２３日 最近、「大田区の船大工」って本を入手しました。ベカ舟の作り方が書いてあります。同じ材料で作るのには無理がありそうですが、ベニヤでなら作れそう！次回作はこれかな？？、まだ、このカヤックができるかどうか解らないのに、これだもんね！！ |
|
|

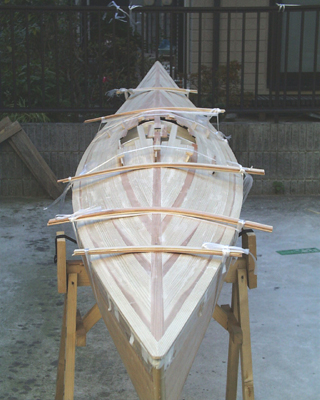

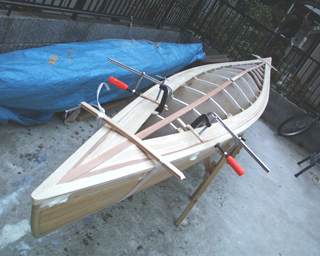

やはりデッキは難しいです。模様も考えて貼らないといけないし。。。。で、新しい工具を買いました。工具の名前は知らない、私が名前を付けるなら、可変長クランプってとこでしょう！、これ１ヶ１８００円もしたんですよ、赤いグリップがついてるクランプがそれ！！、電動ノコギリが１９００円で買えるのに。。。手前に見えるクランプなら、１８個買える！！ なんか納得がいかない！！ と言いつつ、この新兵器、とっても便利です。でもデッキ貼りぐらいにしか使えそうにないから、２つで我慢しましょ！ |
|
２００２年１２月１５日 今年中に完成かも？などと思ったのですが、やはり無理ですね！！、でも乗れるカヤックにはなりそうでしょ？と思うのは自分だけ？ |
|
エポキシしてから、２週間、少し琥珀色になってきたような気がします。今週は余ったガラスクロスを切り取ったのですが、やはり、このエポキシ堅いです、強度があると言うのとは少し違うような気がします。強度を計る術はないのですが、粘りけが無い分、パリッ！って感じで、ガラスクロスに染み込んだエポキシが割れます。前回のエポキシはグニャ！って感じでしたから、割れたりしない分、前回の方が丈夫かも？、でも明らかに、削り易いし、ピッカピッカで綺麗な仕上げは出きそうな感じです。 ガラスクロスの切り取り、大変でした。エポキシが厚くはみ出したとこは、パリッ！と言う音とともに割れるので、ストリブ材ぎりぎりは危険！1~2mm余らしてカット、その後、ヤスリで削りました。 この写真は土曜日のもので、今日は１段、ストリブ材を貼ったのですが、シアクランプの上なので、クランプでの押さえは効きましたが。２段目以降はどうなるのでしょ？？ホチキスは使いたくないし。。。デッキ側の方が難しいみたい？ |
|
|

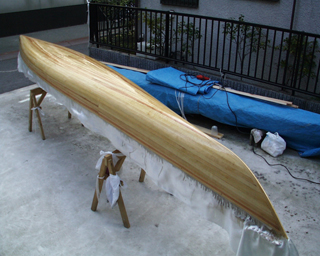

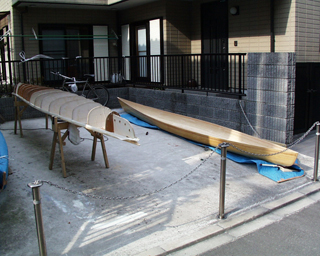

２００２年１１月３０日 日曜日は天気が崩れそうなので、予定変更！、外に置きっぱなしなので、雨が降って、濡れると、せっかく磨いたのが、汚くなつたりするので、天気が良くて、風がない、金曜日にFRPを決行！！、１２時半に１回目完了、２回目は１７時頃完了、日没ですが、生乾きの状態で３回目を済ませたいので、照明を付けて、なんと２３時から３回目のエポキシ塗布！熱心ですね。。。でも熱心さと結果は無縁である事は良くあるわけで。。。 ハエはエポキシがお好き！前回のカヤックに使ったエポキシ（東急ハンズで購入）は、虫が寄ってきたりした記憶はないのですが、この季節、まだいるんですね！見たことがないような、蚊より小さいハエもどきが、１回目の塗布のあと、４匹のハエが付着しているのを発見！、友人が、カナイ設計さんで扱っているエポキシ（MAS）はハエが好きみたいって言っていたのですが、今回のエポキシ（SystemＴhree）も同じようです。もっとも、前回は真夏で、たばこを１本吸っている間に、使えなくなるくらいだったから、ハエも取り付く時間が無かったのかも、しかし、野外でFRPをしなければいけない環境の場合は、要、注意です。 |
|
|
１回目のエポキシ塗布で唖然！！ ホチキスの跡、サンディングしたりしていると見えなくなったりするので、エポキシを塗っても大丈夫だと思っていたのですが、見事に期待を裏切られました！ ホチキスの跡以外でも、木屑が詰まって隙間が無い様に見えていた部分はアウトなのでした！！ こんな事なら、安易にホチキスを使うべきではなかった！デッキ部分ではで絶対使わないと思うのでした。 |
|
３回塗布後の翌日！、あれーー！、８時間以上も経っているのにまだ、指でさわると、べとつく感じ！、硬化剤の量を間違えたか、撹拌が甘かったか？、日の当たる場所に移動、日が当たるとこは、チャンと硬化したのを確認して一安心！！ 乾いたように感じるレベルまで、結局１６時間位かかったみたい。 この写真だと良く解らないのですが、結構、むらがあります。なんでこんなにペンキ塗り、下手なのでしょ！得意？のサンディングで平らにして、液だれしない厚さで４回目が必要！！ しかし、このエポキシ、ピッカピッカになります。前回使った東急ハンズのとはかなり違う！！ |
|
|
２００２年１１月２４日 今週は写真なし！ってことで余談！！ 金曜日にパシフィコ横浜に行ったついでに、春にハイビックスのお出かけ用カヤックを買った、サウスウィンドさんに、ラダーの研究って言うか構造確認に。。。実際に取り付けるかどうかは別ですが、何とかなりそうなのを確認！！ついでにカヤック用かっぱ？（本当はウエットスーツとか、水着の上に着るものらしい）を購入！首、手首、足首に柔らかいゴムがついていて、マジックテープで止めるようになっています、簡単には水が入るようには思えませんが、沈すれば水は入ってくるそうです。土曜日に相模川で性能調査、沈することの無い私には、風と水よけとして十分です。こんなこと言ってると、痛い目をみるんですよね。 先週、冬用のエポキシは届いたのですが、納得いくまで研磨！、バーゲンで買った２９８０円のディスクサンダーを使ってみました。３４０番の木材用のディスクなのですが、げっ！、かなり強力です、削りすぎーー！！、８０番の紙ヤスリと普通のサンダーに変更！、ところが、またトラブル、中国製のサンダーが故障！、安物の道具ばかり買うからいけないんだよーー！って声が！！、意地で修理に着手、密閉構造の電源スイッチなのに中まで細かな木くずが入ってしまったようです、エレクトリッククリーナーでお掃除！、無事復旧！！でも時はすでに日没。今度の週末も磨き作業をしましょ？、でも、これが、せっかちな私にはちょっとした試練だったりして。 |
|

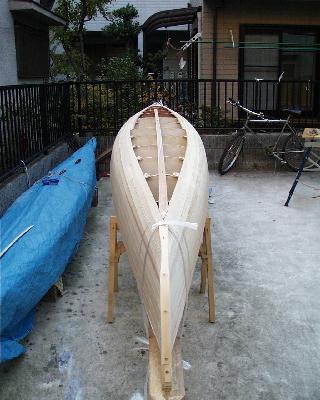

２００２年１１月１７日 なかなか、この曲線美、いいでしょ？？、ここまでくると、ちゃんと完成できそう！って雰囲気ですね。前回の作品はここで、どうせエポキシを塗るのだから！ってことで、手抜きをしてしまいましたが、今回は、これで仕上げ！のつもりで、つるつるになるまで綺麗に磨きましょ！！ |
|
|
最後の１〜２枚を貼るのにかなり苦労しました、底の部分は赤身を主に使うつもりでいたのですが、削りすぎたりして、何回かストリブ材を削り直したりしているうちに、カットしやすい白身部分を使ってしまいました。 大雑把に、サンダーで磨いて、つなぎ目にできてしまった隙間とか、木ねじで仮止めした跡をエポキシパテで埋めた状態です。ホチキスを抜いた跡は、イエローグルー（今回使っている木工用接着剤）を塗って、すぐに濡れ雑巾でふき取ると、穴は見えなくなります。。。よかった！！ ２〜３時間たったのですが、エポキシパテが固まらない？、夏の時は、使ってるうちに堅くなってしまったのに。。。 |
|
２００２年１１月１０日 |
|
バウ側はなんとか、難関突破かな？ スターン側はまだステムが見えてます。こちら側は少し難しいと言うか、中途半端な状況というのか。。。 ステムとモールドを固定していた木ねじ！、もう少しで外すのを忘れるとこでした。忘れるとストリップできなくなるので注意しないと！ そろそろ、エポキシを発注しないと、と思うのですが、今の季節だと、寒くても固まるタイプでないと、だめなのですよね！、安くないんですよね！このエポキシが。。。。 |
|
|
２００２年１１月４日 ３連休づっとやってました。このハマリ具合は、むかーし、トリオ（いまのケンウッド）のコイルキットと、摂津金属（いまは、サーバーのラックで時々見かけるケース屋さん）のケース使って、ファイナル807の送信機を作った時以来ですね。って、それなりのおじさんじゃないと解らない話ですね。。。 |
|
|

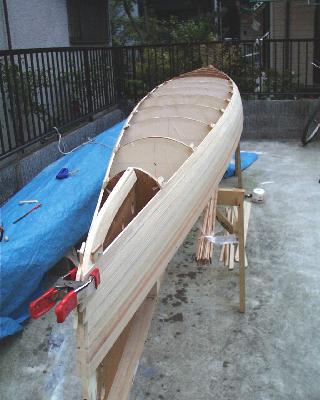

最初の４段目くらいまでは、楽勝ペースだったのですが、途中から、ねじって張り付けるようになってから、大苦戦です。だれだ！ステッチ＆グルーより簡単みたい！などとほざいたのは。。。。今日は一日やって３段しかできませんでした。でも、コツは解ってきたかも？？ 百円ショップで買った、ホチキスが大活躍です。 ストリップ材のつなぎは以外と旨くいきます。２ｍくらいのをつないだ方が、作業は楽かも？？？？ しかし、この先のステムとストリップ材の接着イメージがハッキリしない・・・・？、まっ！なんとかなるんでしょ？ |
|
２００２年１１月２日 ストリップ材の張り付けを開始！、届いたストリップ材は、前日が雨だったので、湿っているのかと思ったのですが、そうではなくて、裁断直後で木自身が生なようで、特に、赤身の部分はいまでも、湿っぽい感じです。ばらばらにして乾燥させると、曲がるし、束にしておくと乾燥しないし、なかなかやっかいです。木は生き物？？？ 確かにこの手法のカヤック作りは手間はかかりますが、ステッチ＆グルーより、難しくないと言うか大きな失敗はなさそうな気がしてきました？ 気分は船大工さん！！ |
|

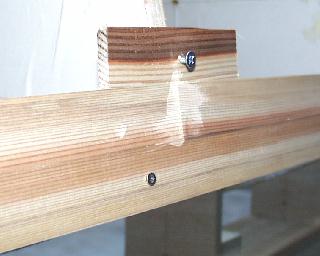

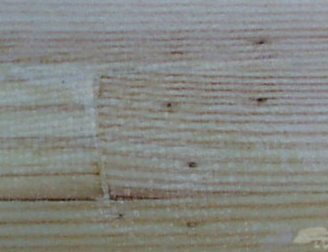

つなぎ目部分、少し段差だ出来てしまった！と思って写真を取ったら、段差より、はみ出した、木工ボンドを綺麗にふき取らない方が問題なのを発見！ このボンド、イエローグルー（Hiro Wooden Canoe Shopさんから購入）と言うのですが、ヤスリがけしても柔らかくならなくて、綺麗に研磨できる優れ物です。 |
|
|
|
|

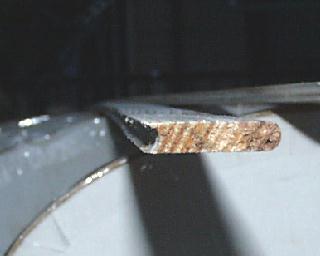

Ｕビットとポーズビットで加工したストリップ材、溝を掘る方が難しいのかな？と思ったのですが、作成した治具が良かったのか、以外と簡単で旨くいきました。削っている時に気が付いたのですが、６ｍで作ってもらえなかったのは正解でした。６ｍだと直線で１２ｍの作業場がないと削れないですものね！ ストリップ材はほとんどは3.6mあるので、３本で丁度、一段分になります。４本使って１段分と思っていたので、１５０本＋予備５０本用意したのですが、１１０本くらいで足りるのかも、もう少し買っておけば、２艇分？、小さなカヌーを作る分くらい余るかも？ |
|
ストリップ材がきました。明日は雨のようなので室内に運んで、にやにや！、杉3mx25mmx6mm ２００本 消費税込み７３５００円です。 |
|

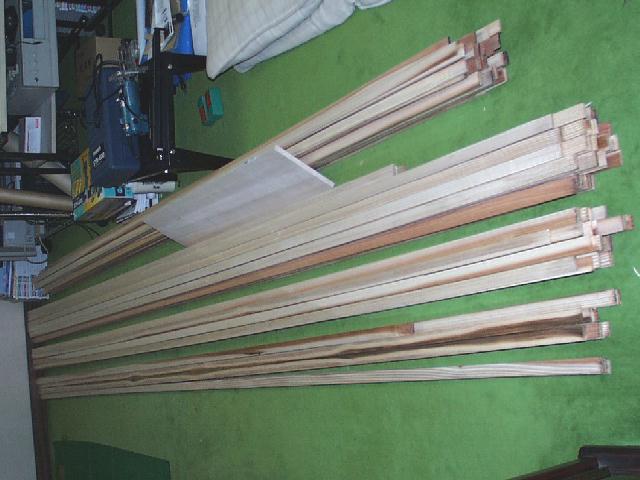

一番上は3.2mグループと言うかランク付けが完了していない板 ２番目は単色使用が可能なグループ、赤身がもっとあるとよかったなーー！ ３番目は白身と赤身の混ざってるグループ ４番目は使い方考えましょうグループ 曲がりがある板は、最初に、シアクランプ沿いに貼るのに丁度良いかも？ 色のきついのは、ほぼ同じ模様が複数あるのでシンメトリーになるように使うと好い模様付けになりそう。 カヌー屋さんでなく、近くの材木屋さんなので使えないのが結構あると思って５０本ほど多く頼んだのですが、３ｍ内には節も無いし、思ったより質は良かった？みたい！ |
|
|
２００２年１０月１９日 ストリブ材がまだ届かない！、近くの材木屋さんに杉、25mmX6mmX３ｍを２００本、１本３５０円です。あと、長さなんですけど、3.2mから3.6ｍまでばらついても良いか？って問い合わせがありました。普通の材木って3.6m位ですから、３ｍってのは半端な長さなのでしょうね？ それと節は、はじくけど、赤身は混ざると言うことなのですが、赤身だけの板がいっぱいあるといいなーー！、模様になりますものね！ |
|
|

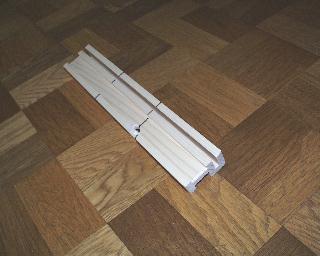

ストリブ材加工の秘密兵器を作りました。下側がポーズ面のビットで丸みを付ける時のガイド、上側はＵビットで溝を掘る時のガイド！ これで、４９８０円のトリマーで加工できる予定！さて！これで、旨く加工できるか？ お楽しみ！！ |
|
|

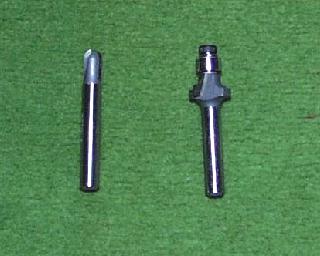

６ｍｍ用のＵビットとポーズ面用のビット！ ポーズ面のビットは１分（半径3mm）ですが、これホームセンターでは見つからないので、インターネットで購入です。 |
|
|
|
|

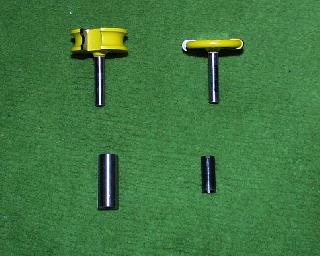

カヤックの図面と一緒に購入したビット、1/4インチ（6.35mm）なので今回は使うのをやめ！ 下にあるのは、12mm用と8mm用ルータのチャックスリーブ、12mm用は購入時に付いていたもの。 8mmは近くの工具屋さんに取り寄せてもらったチャックスリーブで日立の8mmルータのオプション品です（普段、買い物しないのに、こんなときだけ、お願いして、工具屋さん、ごめんなさい！）。 これインターネットでも購入できるようです 本当はＢＯＳＣＨの6mmと8mm用ルータを買おうかな？と思いつつ、特売品になるのを待ってたら、これ展示品以外は6mm専用になってしまいました！！！ |
|
２００２年１０月１４日 この週末はステムの作成と先週仮止めしたシアクランプの調整！、寸法を再度、計り直して、シアクランプのカンナがけ！ |
|

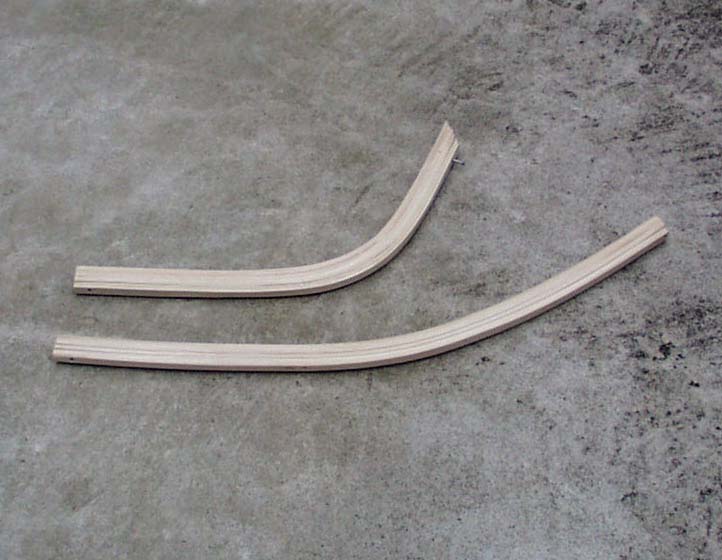

ステム、１００円ショップで買ってきた、工作用の板を重ねて、接着剤で固定、恐る恐るモールドから外してみたら、しっかりと固まっていました！ ホッ！ スターン側は、いきなり、接着剤を塗って、クランプで固定。 ボトム側は足かけ３日かけて作ってます。曲がりがきついので湯船に一晩浸けて、柔らかい内にモールドにクランプで取り付け、２４時間このまま乾燥！、次の日に接着剤で固定。 |
|
|
2002 年１０月６日 この週末は、天気も良くて、風もあまりないし、絶好のカヤック日より、どうやら、作る方が好きみたいですね。ってわかっていた事ですけど！、来週は、天気（風が強くなければ）よければ、１日はカヤック日にしましょ！ |
|
|

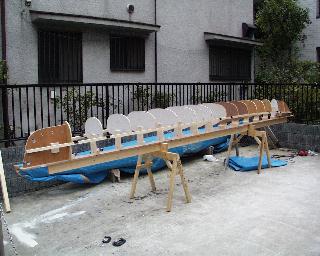

モールドの組立、 少しふらふらするので、シアクランプを仮止め？ このクランプ材は10mmＸ25mmを２枚重ねて20mmＸ25mm、仕様は3/4と7/8インチなので少し大きい、やはり少しはみ出てしまいました。 一週間、置いて、なじんだ頃に、やり直し！ 今日の感想！ 思ったより、簡単そうですね！！ |
|
|

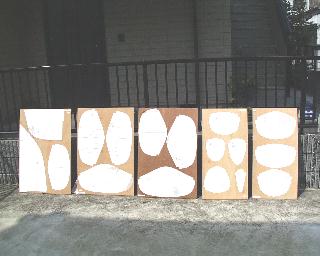

設計図の原寸大のモールド図面を模造紙に写して、切り取った物を12mmの合板に貼りつて乾燥中、張り付けはデンプン糊をお湯で薄めて、はけで合板に塗って、張り付けたのですが、結構、しわがよってしまいました。 |
|
|
|
１９８０円のジグソー、立派に使えます。それでも２時間くらいかかったでしょうか？ 今日は、風がなかったので良かったのですが、木くずが結構出ます。公害問題にならないように注意が必要！ ジグソーでカットしただけですけど、このまま使えそうでしょ、でも丁寧にカンナがけして、、、、今年中にスケルトンを完成させましょう？ |
|
